DIP30G635L50是一款集成270倍混合变焦、640512热像仪35mm焦距、5000米激光测距高精度专业三轴增稳吊舱，此吊舱采用紧凑设计，具有稳定性高、集成度高、功耗低的特点；可见光相机采用有效像素200万的宽动态SENSOR；热成像采用氧化钒640512分辨率探测器，内带挡片。5000米的高精度测距功能。提供软件地面站，支持画中画显示双路视频，网络、S.BUS及串口均可直接控制云台及相机，支持本地TF 储存及网络文件读写操作，支持双路同步录像，支持多种画中画模式及伪彩切换。

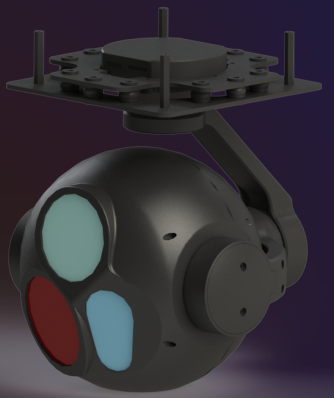

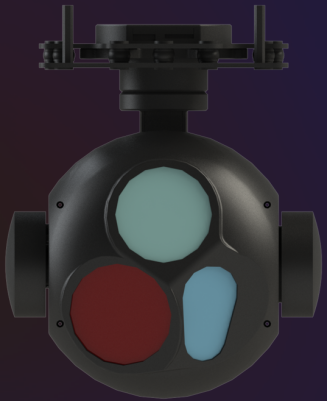

产品展示

product

RELATED PRODUCTS

DYD415S90G645双轴云台相机
型号：DYD415S90G645
查看详情
DIP30G635L50三光吊舱
型号：DIP30G635L50
查看详情

详细介绍

技术指标

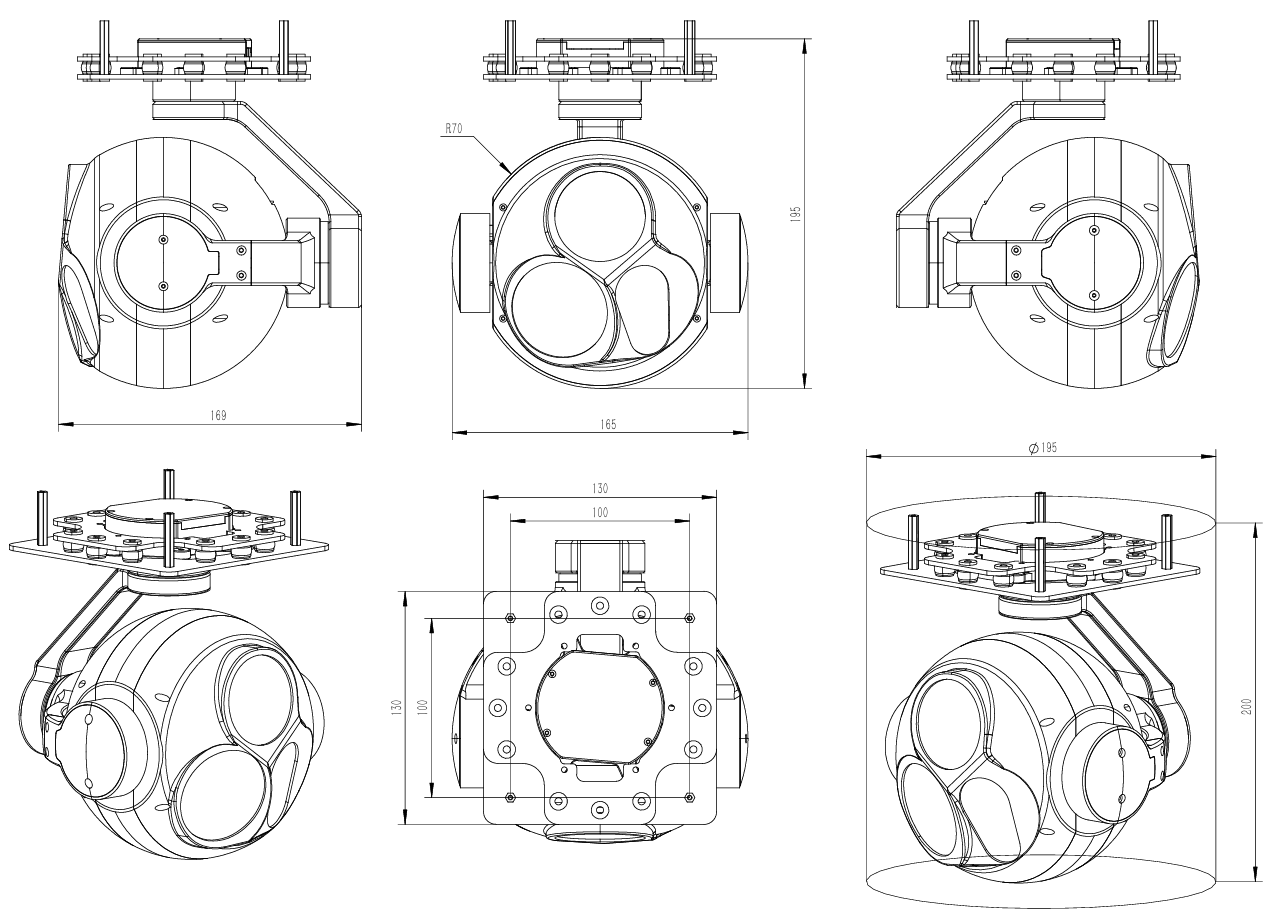

平面尺寸图

功能特点

资料下载

电压		DC12～26.2V （需注意电源瞬时电压不能超过27V）
功率		动态10W
云台	横滚角动作范围	﹣45°～ ﹢45°
	俯仰角动作范围	-30°～ +120°
	航向角动作范围	360度连续旋转
	俯仰与横滚方向角度抖动量	±0.02°
	水平方向角度抖动量	±0.03°
	一键回中功能	一键自动快速回归初始位置
	云台控制速度可调	云台转动时基于当前速度模式及可见光相机倍数进行速度自适应。
	控制方式	支持网络IP控制、S.BUS控制、串口控制（可选配PWM控制）
变焦可见光	CMOS大小	1/2.8英寸200 万像素宽动态CMOS SENSOR
	光学变焦	30倍高清光学变焦镜头, f=4.5～135 mm ±5%
	对焦时间	实时快速对焦功能，对焦时间<1S
	视频输出	网络输出RTSP 1080P码流,本地TF 1080P存储
	视场角（FOV）	nD : WIDE 67.8º±5% TELE 2.77º±5% nH : WIDE 59.8º±5% TELE 2.34º±5% nV : WIDE 40.5º±5% TELE 1.48º±5%
	支持模式	1080P 30fps
测距	红外波长	1535±10nm
	测量范围	50m～5000m
	精度/分辨率	±1m；分辨率≤40m
热成像	分辨率	640×512
	像元间距	12μm
	类型	非制冷焦平面微测辐射热计
	波长范围	8～14μm
	热灵敏度(NETD)	≤50mk@F1.0@25℃
	对比度、伪彩	可调，多种伪彩模式
	视场角	35mm镜头，视场角：12.52°x 10.03°
	测量功能	支持全局测温，选配全像素温度保存功能
识别跟踪	最小跟踪目标大小	16×16像素
	最大跟踪目标大小	256×256像素
	最长遮挡时间	2秒
	支持最大的速度	50像素/每帧
	最多识别数量	100个
	识别的类别	人和车
	最小可以识别的大小	32×32像素
尺寸		φ：195mm H:200mm
工作环境		-10℃ to +55℃ / 20% to 80% RH
储藏环境		-20℃ to +60℃ / 20% to 95% RH
主要应用		无人机航拍
重量		1580±20克
